Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Pat44 le Sam 1 Fév 2020 - 22:01

As tu laisser refroidir après soudure ton  bloc dans du sable ou de la laine de roche pour éviter un refroidissement rapide?

Pat44

Date d'inscription : 03/08/2018

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Vonin Jean Louis le Dim 16 Fév 2020 - 22:51

Claudet,ta remarque m'a fait réagir
Dur dur la soudure - Page 2 Dsc_0412
Maintenant,je vois mieux

Sur les conseils de Dom,j'ai fait des cordons de renfort en travers

Dur dur la soudure - Page 2 Dsc_0349
Dur dur la soudure - Page 2 Dsc_0413

Puis direction la fraiseuse
Pas facile de poser un tel bloc sur ma machine.Il y a toujours quelque chose qui ne va pas:

Dur dur la soudure - Page 2 Dsc_0351
Dans l'autre sens ,ça passe tout juste:
Dur dur la soudure - Page 2 Dsc_0352
Dur dur la soudure - Page 2 Dsc_0353

Dur dur la soudure - Page 2 Dsc_0414



_________________
Peugeot 177 B 1925
Peugeot 201 E 1932
Vonin Jean Louis
Vonin Jean Louis

Date d'inscription : 17/08/2018
Localisation : Chaux les Clerval dans le Doubs

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Dom25 le Dim 16 Fév 2020 - 22:58

JL ceci me paraît bien après usinage
Et je veux bien croire que ce n'est pas facile à usiner au regard de la taille de la bête
Bravo  holmes

_________________
301CR 1934
401 D 1935
Dom25
Dom25

Date d'inscription : 29/07/2018
Localisation : Osselle

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Pat44 le Dim 16 Fév 2020 - 23:29

Beau travail jean-louis  Impec

_________________
Peugeot 201 N1
Sortie d’usine le 14 janvier 1931
Immatriculée le 29 janvier 1931 sous le N°8521-EA
Pat44
Pat44

Date d'inscription : 03/08/2018
Localisation : Saint-nazaire

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par mairesse02 le Lun 17 Fév 2020 - 8:15

et ben....courage Jean Louis !!!

_________________
Peugeot 301D A6L de 1936
mairesse02
mairesse02

Date d'inscription : 29/07/2018
Localisation : urvillers

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par thierry peseux le Lun 17 Fév 2020 - 11:44

beau résultat Jean louis ,on peut dire qu'il revient de loin celui la ,félicitations

_________________
A plus de 301D de 1936  a maintenant une Citroên B2 de 1923 et une AC4 de 1929   chut
thierry peseux
thierry peseux

Date d'inscription : 30/07/2018
Localisation : Molieres sur ceze 30410 gard

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par ppf63 le Lun 17 Fév 2020 - 18:55

Jean-Louis.....respect!

Très beau travail, c'était pas gagné !

_________________
Pascal


Peugeot 301D A6L de juin 1936
ppf63
ppf63

Date d'inscription : 13/04/2018
Localisation : Haute-Vienne 87

https://www.camaf.fr/

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par philou le Lun 17 Fév 2020 - 19:41

Est ce que tu vas le mettre a l'epreuve pour voir si il n'y a pas de fuite??? j'etais septique ,je le suis encore ,si ça marche je dis chapeau .j'ai un bloc de U23 qui est fendu ,bien moins que le tiens ,je vais peut etre me lancer Laughing Laughing

_________________
201 C de 1932 ou 33
philou
philou

Date d'inscription : 27/10/2019
Localisation : oise pres de Clermont

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Dom25 le Lun 17 Fév 2020 - 19:43

Moi, je suis optimiste depuis le début Parfait


Quand c'est JL qui travaille pas moi

_________________
301CR 1934
401 D 1935
Dom25
Dom25

Date d'inscription : 29/07/2018
Localisation : Osselle

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Vonin Jean Louis le Lun 17 Fév 2020 - 21:28

Après le fraisage :
Dur dur la soudure - Page 2 Dsc_0245
Dur dur la soudure - Page 2 Dsc_0357

Repose des plaques de fermetures
Dur dur la soudure - Page 2 Dsc_0417
Dur dur la soudure - Page 2 Dsc_0415
Dur dur la soudure - Page 2 Dsc_0416

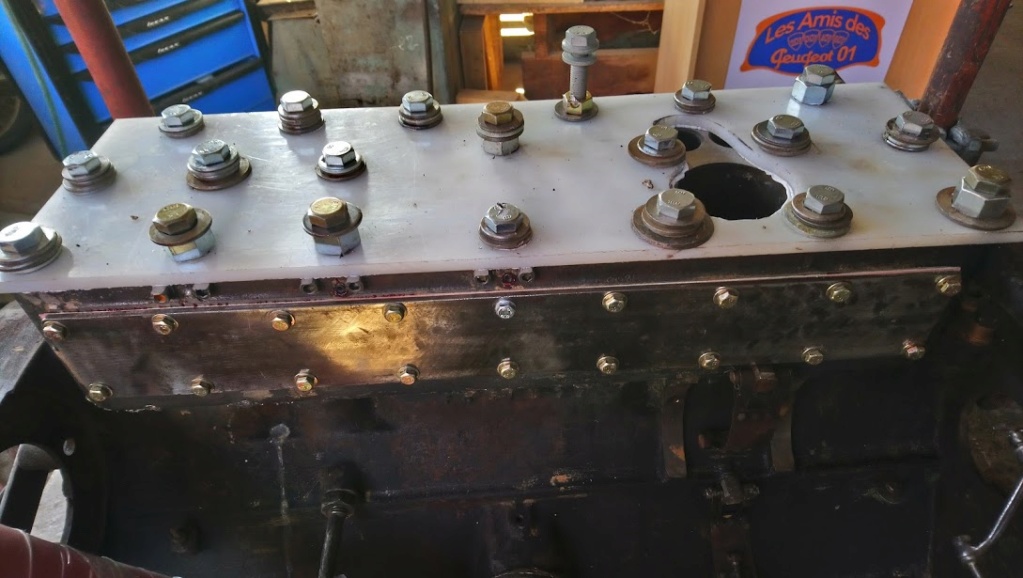

Et pose de la culasse ..... sans joint
Dur dur la soudure - Page 2 Dsc_0418

Oui Philou  ! J'ai essayé ,rempli d'eau ,et vu une fuite
et ressoudé ,et essayé ,rempli d'eau ,et vu une fuite
et ressoudé ,et essayé ,rempli d'eau ,et vu une fuite
et ressoudé ,et essayé ,rempli d'eau ,et vu une fuite
et .........,rempli d'eau depuis une semaine et plus de fuites

_________________
Peugeot 177 B 1925
Peugeot 201 E 1932
Vonin Jean Louis
Vonin Jean Louis

Date d'inscription : 17/08/2018
Localisation : Chaux les Clerval dans le Doubs

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Poulalion le Lun 17 Fév 2020 - 21:44

Impec Impec Impec Impec Impec Impec serviteur serviteur serviteur serviteur

_________________
Peugeot 201 BV (berline de voyage)  1932
Poulalion
Poulalion

Date d'inscription : 30/07/2018
Localisation : Aveyron

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Dom25 le Lun 17 Fév 2020 - 21:52

JLouis comme tu me l'as dit, on voit mieux les fuites au vin rouge du Jura qu'au champagne
Ça tombe bien on arrive pour arroser


Dernière édition par Dom25 le Lun 17 Fév 2020 - 23:08, édité 2 fois

_________________
301CR 1934
401 D 1935
Dom25
Dom25

Date d'inscription : 29/07/2018
Localisation : Osselle

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par philou le Lun 17 Fév 2020 - 22:54

Ok ,bravo ,y a plus que l'épreuve de la chaleur et pression quand tous sera monté
Sur mon U23 j'ai nettoyé nickel le bloc quand j'ai refais le moteur, pas de fissure apparente nul par, une fois le moteur remonté essais sur banc tout va bien ,remonté sur le camion ,une sortie assez longue ,le moteur bien chaud ,une legere fuite est apparu sur le bas du bloc ,je redemonte pas car la fissure est vraiment legere et le niveau du radiateur ne baisse pas  mais juste pour dire que la chaleur et la dilatation peuvent faire apparaitre une fuite
Mais bon j'arrete d'etre pessimiste

_________________
201 C de 1932 ou 33
philou
philou

Date d'inscription : 27/10/2019
Localisation : oise pres de Clermont

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par mairesse02 le Mar 18 Fév 2020 - 7:46

oui , c'est le risque.....

_________________
Peugeot 301D A6L de 1936
mairesse02
mairesse02

Date d'inscription : 29/07/2018
Localisation : urvillers

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Vonin Jean Louis le Mar 18 Fév 2020 - 9:18

Oui je suis conscient du risque et je l'accepte .
De plus,il parait qu'il y existe des produits anti-fuite qui font des miracles .....
Je vais essayer de remonter et pour rester optimiste,je me dit que même si ça ne marche pas ,une fois remonté,ça prendra beaucoup moins de place que en vrac bounce bounce
Revenons aux choses serieuses:
J'ai 3 ou 4 taraudages qui sont morts
Les goujons qui tiennent la culasse sont en 12 x 150
J'ai des filets rapportés hélicoil en 12x175 et je voulais refaire 4 goujons avec 12 x 150 d'un coté et 12 x 175 de l'autre
Qu'en pensez vous ?

_________________
Peugeot 177 B 1925
Peugeot 201 E 1932
Vonin Jean Louis
Vonin Jean Louis

Date d'inscription : 17/08/2018
Localisation : Chaux les Clerval dans le Doubs

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Dom25 le Mar 18 Fév 2020 - 9:30

Tu peux
Il existe du 10x150
Je te propose d'acheter la boite et de la  louer pour tous après MDR1 Roulerire
Dur dur la soudure - Page 2 Image68

_________________
301CR 1934
401 D 1935
Dom25
Dom25

Date d'inscription : 29/07/2018
Localisation : Osselle

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par Babycid le Mar 18 Fév 2020 - 9:46

Ne prend pas des Chinois les filets sont de la daube et s'arrachent avec le boulon.
faut y mettre le prix! L'appareil lui tient bien mais les inserts non
Jean-Luc

_________________
Je vous souhaite une bonne journée Invité
En 201 un jour, en 201 toujours.
Babycid
Babycid

Date d'inscription : 26/07/2018
Localisation : Hauteville lès Dijon

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par mairesse02 le Mar 18 Fév 2020 - 10:04

mon moteur de B12 est entièrement équipé de filets rapportés au niveau du serrage de culasse....et c'est même préférable puisque les vieux taraudage sont souvent HS ....avec cette vieille fonte !!

_________________
Peugeot 301D A6L de 1936
mairesse02
mairesse02

Date d'inscription : 29/07/2018
Localisation : urvillers

Revenir en haut Aller en bas

Dur dur la soudure - Page 2 Empty Re: Dur dur la soudure

Message par claudet le Mar 18 Fév 2020 - 15:49

Vonin Jean Louis a écrit:Oui je suis conscient du risque et je l'accepte .
De plus,il parait qu'il y existe des produits anti-fuite qui font des miracles .....
Je vais essayer de remonter et pour rester optimiste,je me dit que même si ça ne marche pas ,une fois remonté,ça prendra beaucoup moins de place que en vrac bounce bounce
Revenons aux choses serieuses:
J'ai 3 ou 4 taraudages qui sont morts
Les goujons qui tiennent la culasse sont en 12 x 150
J'ai des filets rapportés hélicoil en 12x175 et je voulais refaire 4 goujons avec 12 x 150 d'un coté et 12 x 175 de l'autre
Qu'en pensez vous ?
A moins d'une hauteur de prise réduite qui diminuerait encore le nombre de filets déjà faible , je ne vois pas de contre indication à faire ça !
Sur la mécanique anglaise il n'est pas rare de trouver des goujons en gros pas coté bloc et pas fin coté écrou !

_________________
201 D Coach ,1935 . Noire , Comme l'aigle dans la chanson !
Triumph TR5 PI 1968

La perfection est atteinte, non pas lorsqu'il n'y a plus rien à ajouter, mais lorsqu'il n'y a plus rien à retirer ! Antoine de Saint-Exupéry
claudet
claudet

Date d'inscription : 22/06/2019
Localisation : ruy 38300

Revenir en haut Aller en bas
