remise en état dynamo/demarreur P201 Empty remise en état dynamo/demarreur P201

Message par pga.69 le Jeu 26 Mar 2020 - 7:34

Bj tout le monde,

et bien, je suis à jour pour les travaux extérieurs de la maison donc ces derniers jours, démontage de la dynamo et du démarreur.

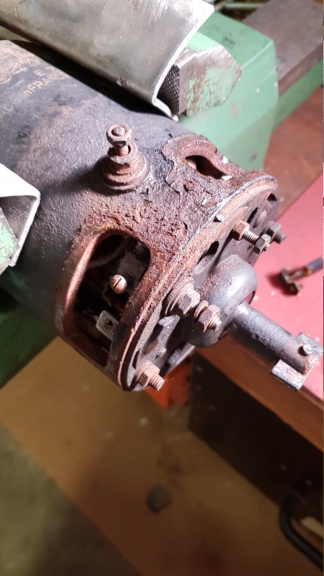

Dynamo référence : Ducellier 7(1?chiffre difficile à lire)04A 12v E7 made in France réf. charbon D31A, diamètre 115 non d'origine à la 201 de 1931
D'après Dominique38, proviendrait surement d'une 301....laquelle????
Le trou pour l'ergot de centrage et de mise à la masse a été modifier pour s'accoupler avec la pompe à eau elle même non d'origine.

remise en état dynamo/demarreur P201 20200312
remise en état dynamo/demarreur P201 20200310
remise en état dynamo/demarreur P201 20200311
remise en état dynamo/demarreur P201 20200317
remise en état dynamo/demarreur P201 20200315
remise en état dynamo/demarreur P201 20200314
remise en état dynamo/demarreur P201 20200313
remise en état dynamo/demarreur P201 20200316
remise en état dynamo/demarreur P201 20200321


juste les roulements (6203A 40x17x12) à changer pour les passer en étanches. les charbon sont en bon état.
remise en état dynamo/demarreur P201 20200320



Démarreur référence : type T388...…..9, n°19519, 12v, établissement Ducellier, pignon 10 dents
Juste les charbons sont à changer : 9x14x14
remise en état dynamo/demarreur P201 20200318
remise en état dynamo/demarreur P201 20200319
remise en état dynamo/demarreur P201 20200323
remise en état dynamo/demarreur P201 20200322
remise en état dynamo/demarreur P201 20200324
remise en état dynamo/demarreur P201 20200325
remise en état dynamo/demarreur P201 20200326

ici, pas question d'enlever les bobines car la masse est sertie sur le corps. le démarreur fonctionnait très bien, donc pas la peine de prendre le risque de tout casser.
remise en état dynamo/demarreur P201 20200327
remise en état dynamo/demarreur P201 20200328

remise en état dynamo/demarreur P201 20200329

Une chose me chagrine un peu, car en le démontant du moteur il y a 1 an, j'ai trouvé ça du côté du pignon. Cela ressemble à un ressort mais je ne vois pas d'où il provient.
remise en état dynamo/demarreur P201 20200330
remise en état dynamo/demarreur P201 20200332

Et la vis qui retient cette pièce sur l'axe du rotor c'était tirer et se baladait avec le reste
remise en état dynamo/demarreur P201 20200331

???????
Hellocasquette

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par pga.69 le Jeu 26 Mar 2020 - 10:35

Rectification:
D'après quelques recherches, la ref du démarreur serait E388 SP9 et non T388....9

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par ppf63 le Jeu 26 Mar 2020 - 15:54

De mémoire le petit ressort se monté vers le petit pignon. Il existe en neuf.

Voir sur le site de pat2d dans les pièces pour démarreur de traction

_________________
Pascal


Peugeot 301D A6L de juin 1936
ppf63
ppf63

Date d'inscription : 13/04/2018
Localisation : Haute-Vienne 87

https://www.camaf.fr/

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par pga.69 le Jeu 26 Mar 2020 - 16:50

Bj ppf63,
J'ai bien trouvé ce ressort sur le site mais ce n'est lui.remise en état dynamo/demarreur P201 20200333
remise en état dynamo/demarreur P201 20200334
Il provient peut être d'ailleur et a fini par atterrir ici. Les charbons sont chez elec ancêtre.

Il me manque aussi un arrêtoire genre circlips.
Un circlips standard suffirait? Je trouve que la gorge est large.
remise en état dynamo/demarreur P201 20200336


Ca fait plaisir quand c'est propre!
remise en état dynamo/demarreur P201 20200335

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par pga.69 le Jeu 26 Mar 2020 - 17:36

J'ai trouvé d'où viens le ressort. Du mécanisme de la butée d'embrayage. Il a du laché, et le volant moteur a du l'attrapper, le haché. Il a finit sa course dans le support du démarreur.
remise en état dynamo/demarreur P201 20200337

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par Tassin Alain le Jeu 26 Mar 2020 - 20:27

ÇA c'est chouette !Photographe  <----- Ici c'est ...TOI !
Grâce à tes nombreuses photos on est assuré de :
==> Pouvoir suivre , pas à pas , TON sacré beau boulot
Vive ceusses qui savent faire & envoyer des Photo Photo Photo Photo
Oldman1  Lors de ta prochaine venue à Tassin ---> recommence ton cours ... j'ai TOUT oublié !... affraid

_________________
301 CR  Berline ---  sortie le 23 Août 1934 à destination de Paris 16° ( St. Didier Automobiles )  ---  Type  N  8  L  ---  N° de série : 583 276
Tassin Alain
Tassin Alain

Date d'inscription : 30/07/2018
Age : 78
Localisation : Tassin-La-Demi-Lune 69160

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par pga.69 le Jeu 26 Mar 2020 - 21:10

Pas de problèmes Alain, autant de fois qu'il faudra! Je t'appelle demain pour prendte de tes nouvelles.

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par ppf63 le Jeu 26 Mar 2020 - 21:49

Oui pga 69, quand tu pourras retourner voir Alain fait avec lui des photos de l'aile, un peu abîmée par un platane, de sa malheureuse Adèle et envoie les moi.

Merci pour ton aide.

_________________
Pascal


Peugeot 301D A6L de juin 1936
ppf63
ppf63

Date d'inscription : 13/04/2018
Localisation : Haute-Vienne 87

https://www.camaf.fr/

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par zimi le Ven 27 Mar 2020 - 20:29

pga.69 a écrit:Il me manque aussi un arrêtoire genre circlips.

Voila à quoi il ressemble sur le mien: deux demi lunes
remise en état dynamo/demarreur P201 Img_2015


pga.69 a écrit:remise en état dynamo/demarreur P201 20200334

 Moi j'ai pas celui au bout de flèche, es-ce que tout les démarreurs en ont un (j'ai pas tout à fait le même modèle)?

----> Par contre je suis embêté par cette "goupille???" on voit pas super sur la photo mais ce n'est pas une vis à fente mais plutôt à violon :
remise en état dynamo/demarreur P201 Img_2016
tirer/pousser/brinquebalé/visser/dé-visser... je comprends pas... elle fait un quart de tour mais pas mieux. elle semble être maintenue par cet arrêtoir qui était à moitié pas dans la gorge et tout déformé, il ne tiens pas "l’élasticité" qui le maintiendrait dans la gorge.
remise en état dynamo/demarreur P201 Img_2018


-----> J'ouvre ce démarreur car il fait un bruit de concasseur sur ma 301 (mais il démarre le moteur), le nettoyer et trouvé pourquoi il fait ce bruit

_________________
Merci de votre gentillesse, amicalement Valentin Zimi.
Peugeot 302 1936 sortie de grange et Peugeot 301CR 1933 à remonter Smile
zimi
zimi

Date d'inscription : 14/04/2019
Age : 29
Localisation : Toulouse

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par pga.69 le Sam 28 Mar 2020 - 5:07

ppf63 a écrit:Oui pga 69, quand tu pourras retourner voir Alain  fait avec lui des photos de l'aile, un peu abîmée par un platane, de sa malheureuse Adèle et envoie les moi.

Merci pour ton aide.


BJ,
pas de soucis ppf63, dès que je peux sortir, je file chez Alain et je photographierais avec lui toutes les photos que tu voudras.
Hellocasquette

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par pga.69 le Sam 28 Mar 2020 - 5:18

Bj Zimi,

effectivement, ce n'est pas le même montage. si ta vis est grippée tu n'auras pas d'autres choix que de la détruire.
Merci pour la photo de l'arrêtoir. On  m'a conseillé d'y mettre un ressort coupé du bon diamètre. Le circlips n'est pas adapté.
Hellocasquette

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par pga.69 le Sam 28 Mar 2020 - 5:28

Alors pour résumer,
le démarreur est en attente de ses charbons/balais cdé chez Elec Ancêtre et de son arrêtoir(il faut que j'aille farfouiller chez Papy après le confinement)
Et la dynamo de ses roulements cdé chez 123 rlx.
Puis je procéderais au essais elec. La dynamo était branchée sur un régulateur non d'origine Ducellier Réf 8267A. Provient peut être d'une 203...???
si vous en savez plus, je suis preneur.
Hellocasquette

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par pga.69 le Sam 28 Mar 2020 - 5:29

Bon, je change de chantier. Rdv dans une autre rubrique.

_________________
201 berline de 1931, toit tôlé, N1, moteur 2 paliers 6cv, 23cv, 1122 cm3.
pga.69
pga.69

Date d'inscription : 11/11/2019
Localisation : 69 Saint Bonnet de Mure

Revenir en haut Aller en bas

remise en état dynamo/demarreur P201 Empty Re: remise en état dynamo/demarreur P201

Message par Dom25 le Sam 28 Mar 2020 - 9:50

Je crois que
Les régulateurs 8267A
Sont des  DUCELLIER POUR DYNAMO 7197G
Étaient destinés  aux :CITROEN 2CV ET SABATIER DIESEL
ce régulateur 12V  était également sur 403 je crois....
La difference entre les regulateurs se fait essentiellment au niveau de leur intensite. Les 16 ou 18 Ampères sont pour dynamo de 220 W,ou 300W de diametre 115, les regulateurs  20-22A sont pour les  dynamos plus récentes de 300 W diametre 102...

_________________
301CR 1934
401 D 1935
Dom25
Dom25

Date d'inscription : 29/07/2018
Age : 63
Localisation : Osselle
